對夾式襯膠蝶閥
|
您當前所在位置：首頁 >> 產品中心 >>
蝶閥系列 |
 |
|
對夾式襯膠蝶閥是根據國內煙氣脫硫系統需求而設計的專用產品。為適應石灰石漿液和石膏漿液的腐蝕，閥板和閥桿采用了特殊的而腐蝕合金，閥座采用高耐磨的橡膠，適應液體中大量懸浮顆粒物對閥座的沖蝕。產品具有高耐磨性和高防腐蝕，該產品是針對用戶要求而設計，具有針對性可靠性。
1、半軸設計使閥門僅有兩部分與流體接觸，即閥板和閥座。有效的防止腐蝕，增加了閥門使用壽命，并最大限度的加大了流量。
2、三重軸端密封有效地防止外泄漏。
3、光滑的閥板與閥座緊密配合有效防止內泄漏，并減少閥門扭矩。
4、可更換的閥座支撐圈避免橡膠閥座的膨脹和變形，并且使得閥座的更換更加簡單。
5、橡膠閥座直接硫化支撐環上，適合高流速和真空場合使用，并且提高使用壽命。
6、軸套采用自潤滑軸承設計，有效地減少磨擦，維護少，使用壽命長。
7、閥座和閥板可選擇多種材料，使閥門可以適用多種不同介質。 主要性能規范 適用溫度 | 適用介質 | 天然膠≤85℃ | 石膏漿液、石灰石漿液、回收水、工藝水、廢水 | 三元乙丙膠（EPDM）≤100℃ |
主要零件材料 名稱 | 材 料 | 閥體 | 灰鑄鐵、球墨鑄鐵、碳鋼 | 蝶板 | 碳鋼包覆橡膠、碳鋼包覆氟塑料、不銹鋼 | 閥座 | 天然像膠、三元乙丙橡膠 | 閥桿 | 中碳、不銹鐵、不銹鋼 |

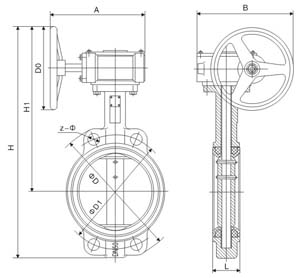

外型及連接尺寸
公稱 通徑
