三偏心法蘭蝶閥

您當前所在位置：首頁 >> 產品中心 >> 蝶閥系列

該三維偏心金屬硬密封蝶閥是我廠在吸收、消化國內外先進技術的基礎上開發的第五代新產品，它可應用于各種工業領域，是取代中壓閘閥、截止閥、球閥、旋塞閥的理想產品，能實現無磨損零泄漏，使用壽命長，并能承受一定反向壓力的高性能優秀產品，由于其良好的流量特性，即可以關閉截斷介質，也可以任意調節介質的流量。

特點：

1、三偏心結構，蝶板與閥座瞬間接觸或脫離，真正實現零磨損、零泄漏；

2、由于密封圈被完全鑲嵌于蝶板內，維護時不用將整個閥門拆下，更換方便，大大降低了維護成本；

3、密封圈采用軟硬層疊式不銹鋼片和柔性石墨板（石墨橡膠板、石棉橡膠板等）的密封面，使其具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫工況下均有優良的密封性能。

4、閥座密封錐面采用堆焊EDCr-B-15等硬質合金，使得密封面耐磨損，使用壽命長，可連續啟閉10000次以上而無損傷。

5、通過選用合適材料使得閥門具有耐低（高）溫，耐腐蝕的性能。

6、由于全部采用耐火材料，具有可靠的耐火性；

7、三偏心結構使閥具有自鎖功能，蝶板關到密封位置時立即實現自鎖，不會發生蝶板關過位的故障；

8、閥門操作輕松自如，輸出端轉矩低，蝶板流線形設計，壓力損失系數低，可謂是節能產品；

9、密封閥座可調節，有利于裝配與維修；

10、閥門與管道的連接方式有法蘭和對夾連接，即可手動，也可電動、氣動、液動或電、氣、液聯動；

11、即可關閉截斷介質，也可以任意調節介質流量。

執行標準：

設計、制造按GB12238-2008及JB/T 8527-97的規定；

法蘭按GB/T9112-9124-2000(鋼制法蘭)、GB 17241.6-1998（鑄鐵法蘭）等標準的規定；

結構長度按GB12221-2000的規定；

產品的出廠檢驗及試驗按GB/T13927-92及JB/T9092-1999的規定。

密封原理

三偏心其一是指閥軸在閥座密封面的一側即軸向偏心X,其二是指閥軸及其孔的中心與閥座密封面的中心線有一個偏心（即徑向偏心δ）, 其三是指密封面錐體軸線與閥體軸線有一個偏角（即角度偏心α），三偏心的作用：⑴是保證蝶板密封面在開啟能迅速與閥座錐面分離，減輕蝶板密封面與閥座密封面的摩擦扭矩力，延長使用壽命；⑵使其能達到關閉接觸即密封、開啟數額瞬間密封面即分離的優秀密封性能。當閥軸順時針方向旋轉時、蝶板向關閉方向運動，當閥軸順時針方向旋轉90°時，蝶板密封面與閥座密封面處于完全關閉狀態（即密封狀態）；由于三偏心的作用原理此時蝶板在介質壓力的作用下會越關越緊，從而達到極高的密封性能。當閥軸逆時針方向旋轉時，蝶板會立刻與閥座錐面分離而向開啟方向運動，當閥軸逆時針方向旋轉90°時，蝶板處于全開狀態。這種三偏心結構蝶閥密封性能的好壞及壽命的長短主要取決于閥座密封面錐角β、徑向偏心δ、軸向偏心X及角度偏心α等結構參數的合理設計；對于不同口徑的閥門這些參數都不盡相同，我廠對每一口徑閥門的結構參數都進行優化設計，并采取相應合理的生產工藝加以保證，從而保證了產品的密封性能和使壽命。

主要性能規范

公稱壓力 PN(Mpa)	強度試驗 MPa	密封試驗 MPa	適用溫度 (℃)	適用介質
0.6	0.9	0.66	≤425℃ ≤550℃	水、蒸汽、煤氣、油品、熱空氣、腐蝕性等介質
1.0	1.5	1.1
1.6	2.4	1.76
2.5	3.8	2.75
4.0	6.0	4.4

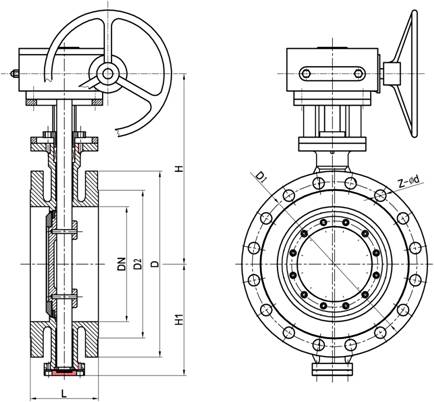

主要外形與連接尺寸

公稱通徑 DN（mm）	L	H1	H	0.6MPa				1.0MPa
公稱通徑 DN（mm）	L	H1	H	D	D1	D2	n-d	D	D1	D2	n-d
100	127	120	240	210	170	144	4-19	220	180	144	8-19
125	140	130	270	240	200	174	8-19	250	210	174	8-19
150	140	150	300	265	225	199	8-19	285	240	199	8-23
200	152	180	330	320	280	254	8-19	340	295	254	8-23
250	165	220	400	375	335	309	12-19	395	350	309	12-23
300	178	220	410	440	395	363	12-23	445	400	363	12-23
350	190	270	460	490	445	413	12-23	505	460	413	16-23
400	216	290	510	540	495	463	16-23	565	515	463	16-28
450	222	320	560	595	550	518	16-23	615	565	518	20-28
500	229	360	590	645	600	568	20-23	670	620	568	20-28
600	267	390	660	755	705	667	20-26	780	725	667	20-31
700	292	460	780	860	810	772	24-26	895	840	772	24-31
800	318	530	850	975	920	878	24-31	1015	950	878	24-34
900	330	570	920	1075	1020	978	24-31	1115	1050	978	28-34
1000	410	630	990	1175	1120	1078	28-31	1230	1160	1078	28-37
1200	470	750	1115	1405	1340	1295	32-34	1455	1380	1295	32-40
1400	530	850	1228	1630	1560	1510	36-37	1675	1590	1510	36-43
1600	600	990	1340	1830	1760	1710	40-37	1915	1820	1710	40-49
1800	670	1100	1570	2045	1970	1918	44-40	2115	2020	1920	44-49
2000	760	1210	1680	2265	2180	2125	48-43	2325	2230	2130	48-49
2200	800	1340	1850	2475	2390	2335	52-43	2550	2440	2330	52-56

公稱通徑（DN）	主要尺寸			法蘭尺寸
	主要尺寸			1.6MPa				2.5MPa
	L	H	H₁	D	D₁	D₂	Z-φd	D	D₁	D₂	Z-φd
100	127	285	107	220	180	156	8-18	235	190	156	8-22
125	140	300	123	250	210	184	8-18	270	220	184	8-26
150	140	320	140	285	240	211	8-22	300	250	211	8-26
200	152	410	180	340	295	266	12-22	360	310	274	12-26
250	165	420	200	405	355	319	12-26	425	370	330	12-30
300	178	500	250	460	410	370	12-26	485	430	389	16-30
350	190	530	270	520	470	429	16-26	555	490	448	16-33
400	216	570	300	580	525	480	16-30	620	550	503	16-36
450	222	600	320	640	585	548	20-30	670	600	548	20-36
500	229	680	360	715	650	609	20-33	730	660	609	20-36
600	267	750	420	840	770	720	20-36	845	770	720	20-39
700	292	810	480	910	840	794	24-36	960	875	820	24-42
800	318	905	540	1025	950	901	24-39*	1085	990	928	24-48
900	330	960	590	1125	1050	1001	28-39	1185	1090	1028	28-48
1000	410	1010	640	1255	1170	1112	28-42	1320	1210	1140	28-56
1200	470	1175	750	1485	1390	1328	32-48	1530	1420	1350	32-56
1400	530	1310	860	1685	1590	1530	36-48	1755	1640	1560	36-62
1600	600	1460	980	1930	1820	1750	40-56	1975	1860	1780	40-62
1800	670	1560	1090	2130	2020	1950	44-56	2195	2070	1985	44-70
2000	760	1670	1190	2345	2230	2150	48-62	2425	2300	2210	48-70
