通風蝶閥

您當前所在位置：首頁 >> 產品中心 >> 蝶閥系列

產品概述：

通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa，一般適用于工業、冶金、環保等管道作通風調節介質流量之用。其主要特點為： 1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。 2、操力矩小，操作方便，省力靈巧。 3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。手柄蝸輪傳動法蘭式通風蝶閥,蝸桿蝸輪傳動法蘭式通風蝶閥,蝸輪傳動法蘭式通風蝶閥。

采用標準：

設計標準：GB/T12238-1989；JB/T8692-1998
法蘭連接尺寸：GB/T9115.1-2000
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999

主要技術參數：

公稱通徑	DN(mm)	50~3000
公稱壓力	PN(MPa)	0.05	0.25	0.6
試驗壓力 Ps(MPa)	強度試驗	0.075	0.375	0.9
試驗壓力 Ps(MPa)	密封試驗	≤1.5%泄漏量
適用介質	煤氣、含塵氣體、煙道氣等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

主要零件材質及適用溫度：

零件名稱	材料
閥體	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈	與閥體相同
閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料	氟塑料、柔性石墨

材料品種	碳素鋼	低溫碳鋼	合金鋼		奧氏體不銹鋼	鉻鉬鋼
代號	WCB	LCB	WC6或WC9	C5或C12	鉻Cr-18型、304、316	12CrMoV
耐最高溫度	425℃	345℃	595℃	650℃	600℃	560℃
耐最低溫度	-29℃	-46℃	-29℃	-29℃	-196℃	-40℃
適用工作溫度	≤425℃	≤345℃	≤595℃	≤650℃	≤600℃	≤560℃

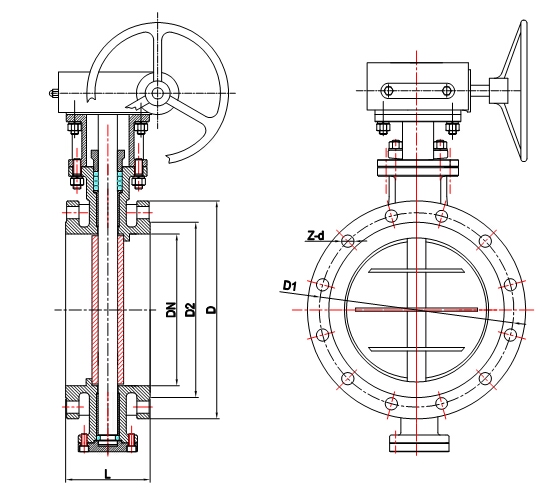

主要外形連接尺寸（單位:mm）

公稱通徑 DN（ mm ）	D	D1	L	H	H1	n-φd	手動裝置
公稱通徑 DN（ mm ）	D	D1	L	H	H1	n-φd	手柄式
200	320	280	140	390	170	8-18
250	375	335	140	440	197	12-18
300	440	395	170	515	220	12-22
350	490	445	170	565	250	12-22
400	540	495	190	630	270	16-22
450	595	550		680	300	16-22
500	645	600		730	325	20-22	蝸輪傳動
600	755	705	210	1006	510	20-26
700	860	810		1118	560	24-26
800	975	920		1300	618	24-30
900	1075	1020	250	1400	668	24-30
1000	1175	1120		1500	718	28-30
1100	1275	1220		1620	768	28-30
1200	1375	1320		1720	818	32-30
1300	1475	1420		1820	868	32-30
1400	1575	1520	300	1920	918	36-30
1500	1690	1630		2010	1000	36-30
1600	1790	1730		2110	1050	40-30
1700	1890	1830		2210	1100	40-30
1800	1990	1930		2410	1150	44-30
1900	2090	2030		2510	1200	44-30
2000	2190	2130		2610	1250	48-30
2200	2405	2340	350	2860	1350	52-33
2400	2605	2540		3060	1450	56-33
2500	2705	2640		3200	1553	56-33
2600	2805	2740		3300	1655	60-33
2800	3030	2960	400	3500	1755	64-36
3000	3230	3160	400	3700	1760	68-36
