水封閘閥

您當前所在位置：首頁 >> 產品中心 >> 通用閥門

用途
水封閘閥適用于公稱壓力100MPa，工作溫度425℃，工作介質為水、蒸汽、油品和非腐蝕氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。水封閘閥的連接形式有：法蘭和焊接兩種；驅動形式有：手動和電動兩種。

產品特點
1、水封閘閥結構簡單、緊湊合理、檢修方便、使用壽命長。
2、S/Z型系列水封閘閥采用雙閘板雙向彈性密封、啟閉靈活、迅速、密封可靠。
3、在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量。

主要性能規范

試驗壓力	公稱壓力（MPa）
試驗壓力	1.0	1.6	2.5	4.O	6.4	1O.0
殼體強度試驗	1.5	2.4	3.8	6.O	9.6	15.0
密封試驗	1.1	1.8	2.8	4.4	7.0	11.O
上密封試驗	1.1	1.8	2.8	4.4	7.0	11.0
氣密封試驗	0.5～O.7

使用范圍

產品類別	適用溫度（℃）	適用介質
碳鋼型(C)	≤425	水、蒸汽、油品、非腐蝕性氣體
合金鋼(I)	≤540	水、蒸汽、油品、非腐蝕性氣體

主要零件材料

產品類型	零件名稱
產品類型	閥體、閥蓋、支架	閥桿	閘板、閥瓣、密封面	閥座密封面	閥桿螺母	填料
碳鋼型(C)	WCB 25	1Crl3 或2Crl3	Crl3型不銹鋼或硬質合金	不銹鋼	鋁青銅	柔性石墨
合金鋼(I)	WC6 Cr5M01	38CrMoAlA 20CrlM01VA	鈷基合金	硬質合金	鋁青銅	柔性石墨

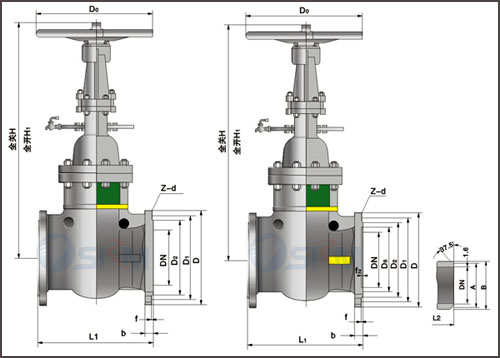

PN1.0MPa 水封閘閥--外形尺寸

公稱壓力 PN	公稱通徑 DN	尺寸（mm）														重量（Kg）
公稱壓力 PN	公稱通徑 DN	L1	L2	D	D1	D2	B	f	Z-d	DN	A	B	H	H1	D0	RF	Bw
1.0	50	250	216	160	125	100	16	3	4-18	49	57	64	398	458	250	28	24
	65	270	241	180	145	120	18	3	4-18	66	73	82	438	514	250	40	35
	80	280	283	195	160	135	18	3	4-18	78	89	94	456	539	300	55	50
	100	300	305	215	180	155	20	3	8-18	96	108	115	514	614	300	72	65
	125	325	381	245	210	185	22	3	8-18	121	133	144	600	730	350	106	92
	150	350	403	280	240	210	24	3	8-23	146	159	172	680	825	350	146	128
	200	400	419	335	295	265	26	3	8-23	202	219	222	800	1000	400	220	200
	250	450	457	390	350	320	28	3	12-23	254	273	278	840	1080	400	315	280
	300	500	502	440	400	368	28	4	12-23	303	325	330	990	1265	450	395	360
	350	550	572	500	460	428	30	4	16-23	351	377	382	1135	1470	550	530	490
	400	600	610	565	515	482	32	4	16-25	398	426	432	1410	1815	550	690	640
	450	650	660	615	565	532	32	4	20-25	450	480	484	1475	1925	600	870	810
	500	700	711	670	620	585	34	4	20-25	501	530	535	1660	2170	650	1080	1010
	600	800	813	780	725	685	36	5	20-30	601	630	638	1955	2550	700	1350	1260
	700	900	914	895	840	800	40	5	24-30	692	720	738	2160	2865	750	1950	1830
	800	1000	965	1010	950	905	44	5	24-34	792	820	840	2590	3390	800	2500	2320

PN1.6MPa 水封閘閥--外形尺寸

公稱壓力 PN	公稱通徑 DN	尺寸（mm）														重量（Kg）
公稱壓力 PN	公稱通徑 DN	L1	L2	D	D1	D2	B	f	Z-d	DN	A	B	H	H1	D0	RF	Bw
1.6	50	250	216	160	125	100	16	3	4-18	49	57	64	398	458	250	28	24
	65	270	241	180	145	120	18	3	4-18	66	73	82	438	514	250	40	35
	80	280	283	195	160	135	20	3	8-18	78	89	94	456	539	300	55	50
	100	300	305	215	180	155	20	3	8-18	96	108	115	514	614	300	75	65
	125	325	381	245	210	185	22	3	8-18	121	133	144	600	730	350	110	96
	150	350	403	280	240	210	24	3	8-23	146	159	172	680	825	350	150	133
	200	400	419	335	295	265	26	3	12-23	202	219	222	800	1000	400	223	203
	250	450	457	405	350	320	30	3	12-25	254	273	278	840	1080	450	325	295
	300	500	502	460	400	375	30	4	12-25	303	325	330	990	1280	450	430	395
	350	550	572	520	460	435	34	4	16-25	351	377	382	1135	1470	600	570	510
	400	600	610	580	515	485	36	4	16-30	398	426	432	1410	1815	650	740	665
	450	650	660	640	565	545	40	4	20-30	450	480	484	1475	1925	700	955	860
	500	700	711	705	620	608	44	4	20-34	501	530	535	1660	2170	750	1195	1070
	600	800	813	840	725	718	48	5	20-41	602	630	638	1950	2570	800	1455	1295
	700	900	914	910	840	788	50	5	24-41	692	720	738	2165	2870	850	2110	1830
	800	1000	965	1012	950	898	52	5	24-41	792	820	840	2595	3395	950	2630	2390
